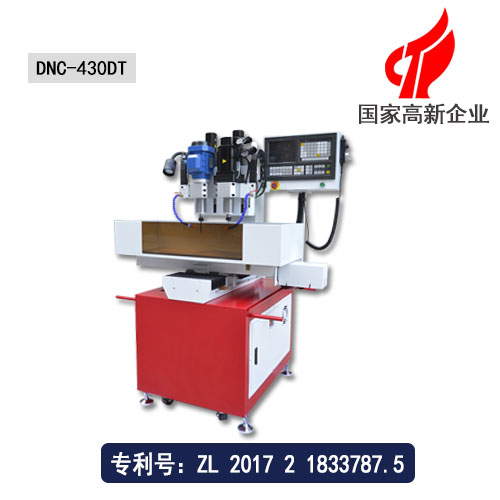

多頭鉆孔機
|
☆外形尺寸:850*900*1700
|
☆有效行程:400*300*120mm
|
☆機床重量:500kg
|
☆鉆孔范圍:0.3-16mm
|
多米機械專做自動鉆孔機、攻絲機??梢揽蛻粢蠖ㄖ茩C型,此款全自動多頭鉆孔機為我司新出機型,主要有以下特點。
01、全自動多頭鉆孔機為機械主軸,可做高速運轉、順暢;
02、導軌、絲桿易保養,快速,配合牙距,絲攻耐用壽命長;
03、可連續高速循環運轉,多頭攻牙機最高轉速24000RPM。
04、機床特設軟限位開關、即使開關失效,有設防撞優力膠,防止攻牙機受重力撞擊損壞。
05、可加鉆孔主軸,一個主軸鉆孔一個主軸攻絲,無細牙限制; 自動對位;
06、絲桿滑軌傳動,多頭攻牙機全部是滾珠絲桿接觸無間隙,一轉一牙距,牙紋完美符合牙規檢驗;
07、為提高扭力、降低轉速,在多頭攻牙機主軸內部多設置一組減速齒輪組,制作精美牙紋及延長絲攻壽命。
08、特采用實心立柱,經回火處理消除應力,耐摩擦、不生銹、還可增加剛性。
09、操作簡單,初學者也可順利操作多頭攻牙機,兩手均可自由離開攻牙機以配合上下料。
10、可接多組工裝,機臺預留多個接口,加倍提高工作效率;
11、采用專門設計的伺服馬達,內置散熱裝置,不發燙,可避免高溫而導制馬力降低,可連續操作、堅固耐用。

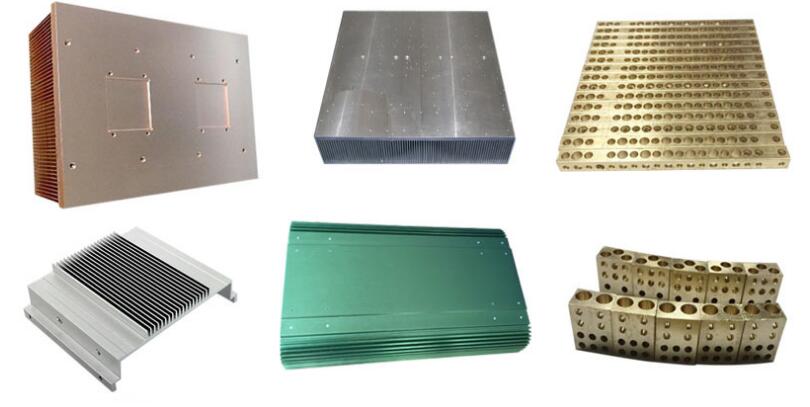

12、多頭攻牙機,適用于各種五金,壓鑄,等機械加工。
項目/型號 | DNC-430DT | 單位 |
機床外形尺寸(長X寬X 高) | 1200*1000*1700 | mm |
X軸行程(主軸左右移 動) | 400 | mm |
Y軸行程(主軸前后移 動) | 300 | mm |
Z軸行程(主軸上下移 動) | 200 | mm |
主軸端面至工作臺面距 離 | 120 | mm |
工作臺尺寸(長X寬) | X800, Y250 | mm |
最大承重 | 50 | kg |
T形槽尺寸 | 上寬13,下寬 20 | mm |
鉆孔直徑范圍 | 0.3-16(可訂制) | mm |
主軸轉速 | 0-24000(可選配) | rpm/min |
滾珠絲桿(X/Y/Z) | X,Y,Z:2010,2010, 1605(臺灣原裝進口) | mm |
線性導軌 | X,Y,Z:20*2(臺灣原裝 進口) | mm |
主軸電機 | 0.55/0.75/2.2 | kw |
X、Y、Z軸快速進給 | 15000/15000/15000 | mm/min |
定位精度 | ≤0.02/1000 | mm |
重復定位精度 | ≤0.02 | mm |
系統分辯率 | 0.001 | mm |
系統程序存儲量 | 約 10000 | 個 |
機床重量 | 約1500 | kg |
編程方式 | 手動編程,電腦編程兼 用 | |
編程傳輸方式 | USB | |
切削冷卻 | 噴水式切削冷卻系統 | |
系統外接信號控制 | 支持 | |
外接移動控制 | 手輪控制 | |
信號燈提示 | 三色加蜂鳴LED信號燈 |
