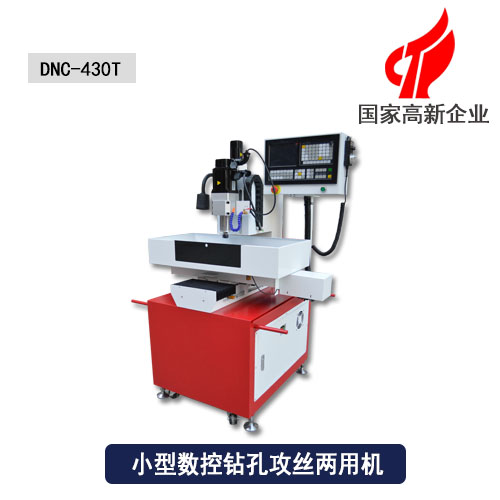

高精度數控立式打孔機 |
☆外形尺寸:850*900*1700
|
☆有效行程:400*300*120
|
☆機床重量:500kg
|
☆鉆孔范圍:0.3-16mm(可定制)
|
一、機床用途

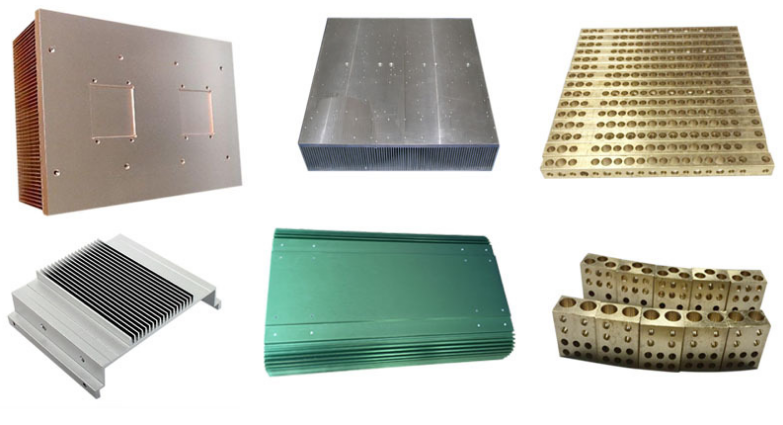

多米DNC-430D高精度數控立式打孔機(也叫立式數控鉆床、立式數控鉆孔機、立式高速鉆孔機)主要針對LED燈具、儀表外殼、噴絲板、飛機維修件鋁板、散熱器、手機音箱喇叭孔等小工件多孔小孔加工。是企業批量生產的加工利器。
二、DNC-430D高精度數控立式打孔機特點:
1、機床采用床身固定,工件移動式結構,該機床移動速度快,精度高。便于連續生產,自動化程度高。
2、采用成熟穩定的工業數控CNC系統
3、該機床底座上設置有電控箱,該電控箱的上方設置有加工平臺,其特征在于,所述加工平臺上端設置水槽,所述水槽的底部設置有三列平行的導軌,該導軌上設置有數個工裝機構,工裝機構包括加工工位,加工工位的前側設置有氣缸,氣缸的底部設置有氣缸底板,加工工位的左側、底部以及前側分別設置有工裝左擋板、工裝底板以及工裝前擋板,水槽的后側設置有平行的擋板,擋板上端為機床運動導軌,機床運動導軌上設置有一體機組件。
4、采用臺灣上銀的精密高速線導軌和高精度的P3級研磨滾珠絲杠。確保產品的加工精度,
5、采用高轉速的精密級機械主軸和伺服主軸電機,確保加工的動力和穩定的力距輸出。
6、選配高精度全伺服電機和驅動系統,確保設備高效運行。
7、可選配第四軸,采用無間隙的進口諧波減速確保分度的超高精度。
8、可選配快速快捷的氣動裝夾結構確保產品快速裝夾,減少不必要的等待時間。
9、可以加工各種復雜零件,是鉆孔,銑削的利器;
10、設備具有XYZ軸限位功能,工人誤操作時不會損壞機器。
11、無需配置電腦,鉆孔機在控制系統控制下能獨立工作,減少客戶電腦投入;
12、通信接口:USB,傳輸數據更快、更穩。
13、該機床功能強大,操作簡單易學、適應范圍廣,高效穩定,性價比高。
14、鉆床組裝配件為原裝進口進口保證
15、機床工作平面高精度,可鋁材飛面,鉆,銑,攻牙
16、使用3軸或5軸專用加工中心系統,配有獨立操作面板
17、根據客戶需求研發自動化設計方案
18、打樣工件達到客戶要求速度,完成一機多用,量產化
19、代客戶編程,并制作冶具,快速裝夾
20、指導客戶到廠學習,可遠程指導
項目/型號 | DNC-430D | 單位 |
機床外形尺寸(長X寬X高) | 850*900*1700 | mm |
X軸行程(主軸左右移動) | 400 | mm |
Y軸行程(主軸前后移動) | 300 | mm |
Z軸行程(主軸上下移動) | 120 | mm |
主軸端面至工作臺面距離 | 120 | mm |
工作臺尺寸(長X寬) | X600,Y250 | mm |
最大承重 | 50 | kg |
T形槽尺寸 | 上寬13,下寬20 | mm |
鉆孔直徑范圍 | 0.3-16(可訂制) | mm |
主軸轉速 | 0-6000/0-24000 | rpm/min |
滾珠絲桿(X/Y/Z) | X,Y,Z:1605(臺灣原裝進口) | mm |
線性導軌 | X,Y,Z:20*2(臺灣原裝進口) | mm |
主軸電機 | 0.55/0.75/2.2 | kw |
X、Y、Z軸快速進給 | 15000/15000/15000 | mm/min |
定位精度 | ≤0.02/1000 | mm |
重復定位精度 | ≤0.02 | mm |
系統分辯率 | 0.001 | mm |
系統程序存儲量 | 約10000 | 個 |
機床重量 | 約500 | kg |
編程方式 | 手動編程,電腦編程兼用 | |
編程傳輸方式 | USB | |
切削冷卻 | 噴水式切削冷卻系統 | |
系統外接信號控制 | 支持 | |
外接移動控制 | 手輪控制 | |
信號燈提示 | 三色加蜂鳴LED信號燈 |
